消防控制柜工作流程演示与端子接线说明
端子接线说明
注意：以上需要以实际图纸为准，对应线号，若巡检柜和控制柜为本公司一套提供时，2JX上配有带线航空插头，只需要把配接插头查到巡检柜即可；
1、1#消防泵强启信号输入为(无源开点信号)1JX1,2;
2、2#消防泵强启信号输入为(无源开点信号)1JX3,4;
3、消防联动信号或消火栓按钮信号为(无源开点信号)1JX5,6;
4、湿式报警阀压力起泵信号或压力表电接点起泵信号接端子1JX7,8;
5、压力表电接点停泵信号接端子1JX9,10;
6、1JX5、7、9为公共短接端，电接点压力表的公共接入端，端子号8为起泵、10为停泵；
6、消防泵运行反馈信号接端子1JX11,12;消防泵故障反馈信号接端子1JX11,13;
7、消防联动信号若为DC24V,接端子1JX14,15;
8、100与101、200与201分别为1#、2#巡检柜闭锁控制柜线路。
2、2#消防泵强启信号输入为(无源开点信号)1JX3,4;
3、消防联动信号或消火栓按钮信号为(无源开点信号)1JX5,6;
4、湿式报警阀压力起泵信号或压力表电接点起泵信号接端子1JX7,8;
5、压力表电接点停泵信号接端子1JX9,10;
6、1JX5、7、9为公共短接端，电接点压力表的公共接入端，端子号8为起泵、10为停泵；
6、消防泵运行反馈信号接端子1JX11,12;消防泵故障反馈信号接端子1JX11,13;
7、消防联动信号若为DC24V,接端子1JX14,15;
8、100与101、200与201分别为1#、2#巡检柜闭锁控制柜线路。

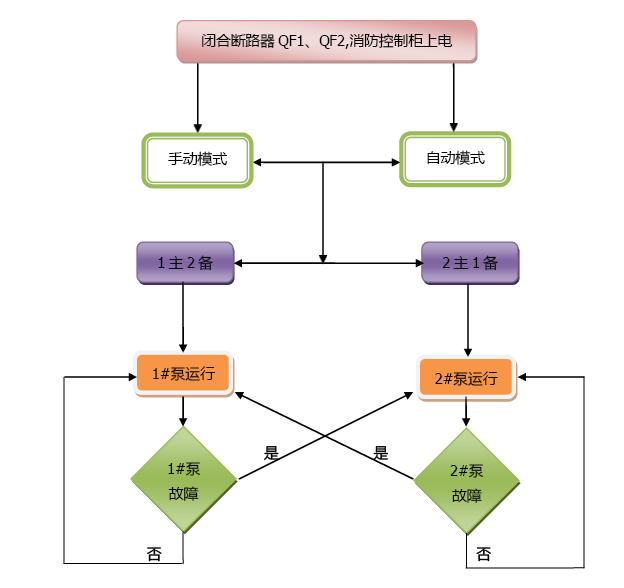

消防控制柜工作流程演示
