消防泵控制器 · 工业配电与电气安全
 |
|
|
| 1、操作屏外形尺寸 : 290×210×42mm | 2、操作屏最佳安装开孔尺寸： 271(宽)×191(高)mm1.环境温度 0℃~40℃ |

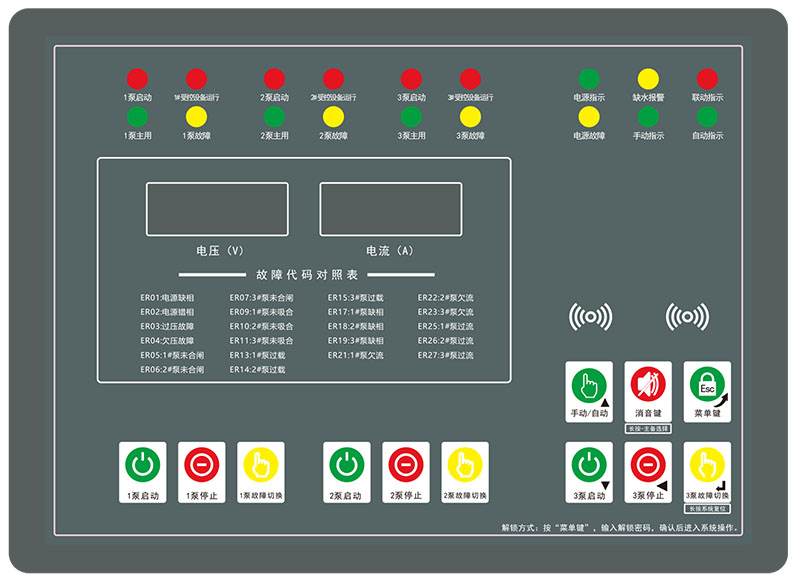

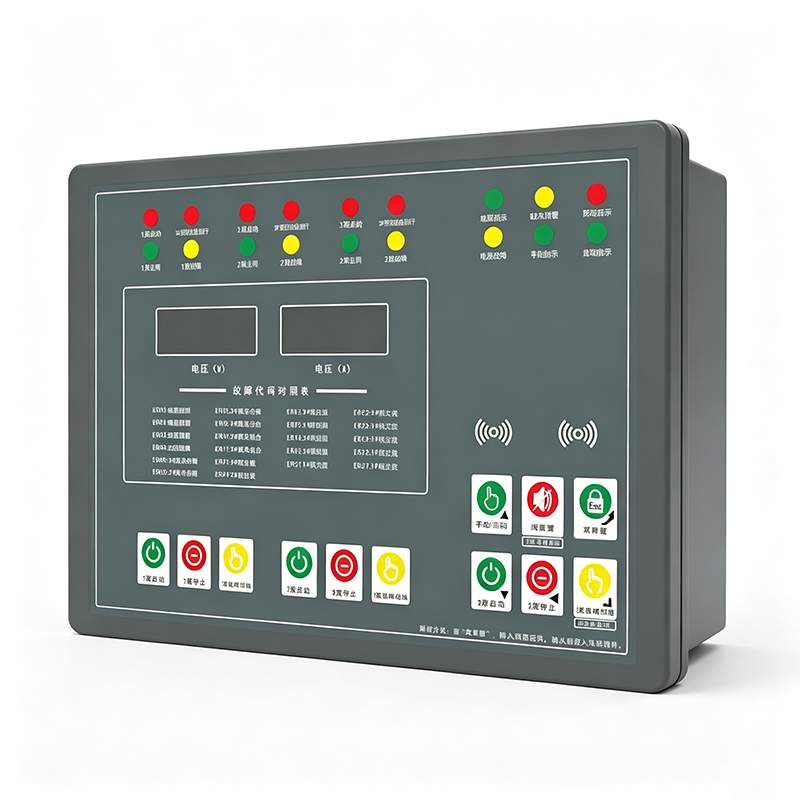

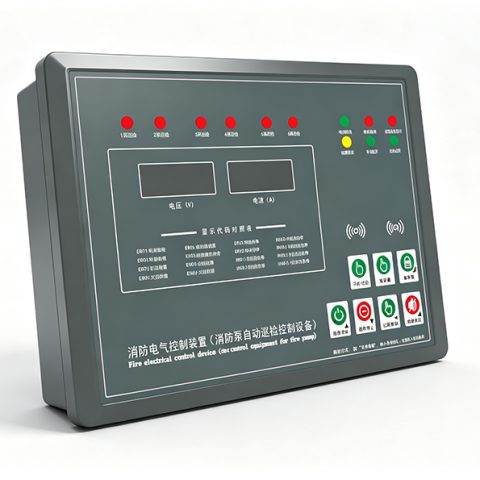

1、面板图
电压显示窗口：
1.待机状态，显示三相电压平均值。
2.有外部信号输入的时候，显示 IN+信号编码。例如 IN01 ，表示从左到右，第一个外部端子有信号输入。
3.有故障发生的时候，显示故障代码。故障代码含义请参照产品标牌。
4.控制器解锁时，显示输入的密码。
电流显示窗口：
1.当巡检功能开启的时候，设备在待机状态，电流显示框显示巡检倒计时时间，表示还剩多久巡检开始启动，显示内容第一个字母代表时，分，秒， 代表小时， 代表分钟， 代表秒 ，例如 168 ，代表下次巡检时间是168小时后 ，就是一个星期。
2.当控制柜启动的时候 ，电流窗口显示三相电流平均值。
按键操作：
1.密码解锁：开机后，按菜单键，此时电压显示框会显示 0.0.0.0，在框内输入默认密码 0001 ，按“回车键解锁。
2.参数设置：按菜单键， 显示参数 F0，按上翻键、 下翻键、 选择F0~F4参数系列.选好之后按回车键进入该系列参数子菜单。 按上翻键、 下翻键选择要修改的参数， 按回车键进入该参数， 按上翻键、 下翻键修改参数， 按回车键保存，最后按菜单键返回。
3.控制器在启动状态时， 不能切换设备手动自动状态 ，不能实现水泵主备转换， 不能进行参数设置，也不能参数复位。
必须在待机状态下才能进行以上操作。
|
按键图标
|
按 键 功 能
|
|---|---|
 |

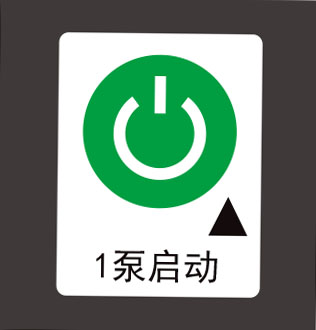

1泵启动键：按此键，启动1泵。
|
 |

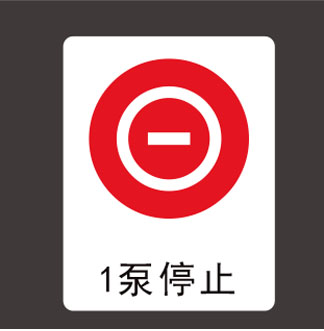

1泵停止键：在1泵启动状态时，按此键停止1泵。
|
 |

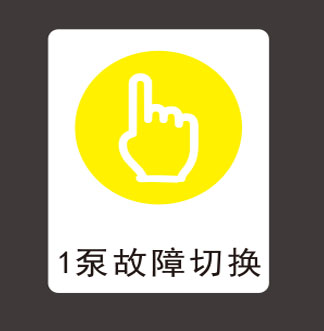

1泵故障切换键：1泵启动时，按此键模拟1泵故障，控制器将转到备用泵工作。
|
 |

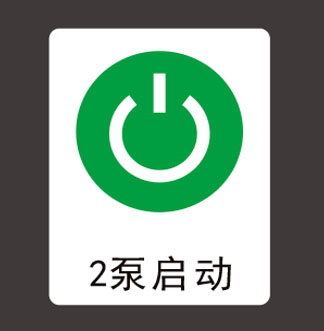

2泵启动键：按此键，启动2泵
|
 |

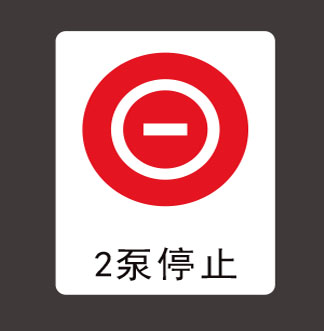

2泵停止键：在2泵启动状态时，按此键停止2泵。
|
 |

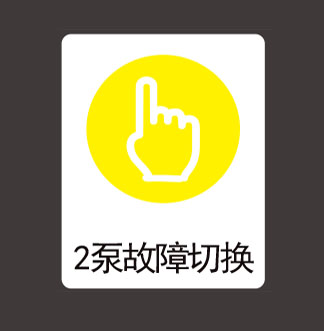

2泵故障切换：2泵启动时，按此键模拟2泵故障，控制器将转到备用泵工作。
|
 |

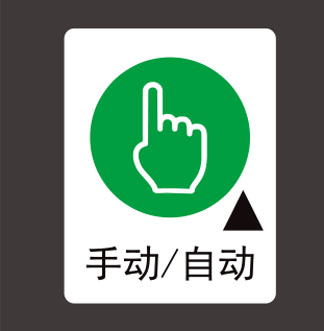

1.按此键切换控制器的手动/自动工作状态。
2.上翻键：参数设置时，按此键增加数字
|
 |

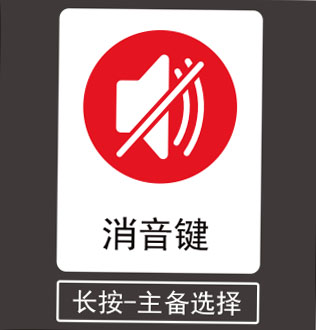

1.故障消音键：故障声警报警的时候，按此键消音。
2.主备选择键：长按此键3秒切换主备。
|
 |

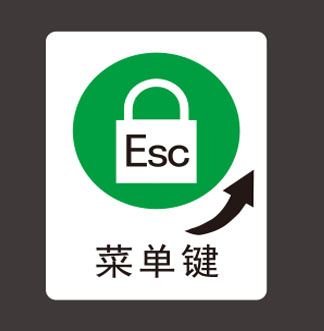

1.菜单键:待机状态下，按此键，进入密码设置界面或参数设置界面
2.返回键：在参数设置界面，后退至上一级参数，退出参数设置。
|
 |

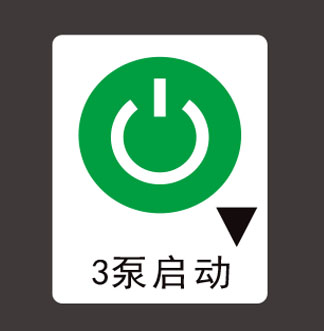

1. 3泵启动键：待机状态按此键，启动3泵。
2. 下翻键：参数设置时，按此键减少数字。
|
 |

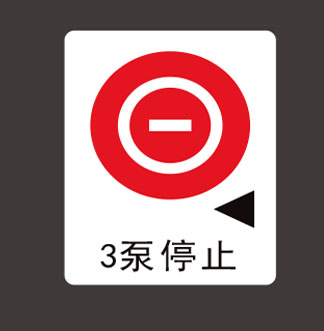

1. 3泵停止键：在3泵启动状态时，按此键停止3泵
2. 移位键：参数设置时，按此键移动光标。
|
 |

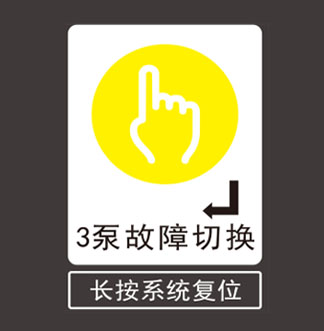

1. 故障转换键：在启动状态时(外部强启除外），按此键模拟3号水泵故障，控制器将切换 到 备用水泵工作。
2.确认键：参数设置时，按此键确认并保存参数。
3.常按此键故障复位。
|

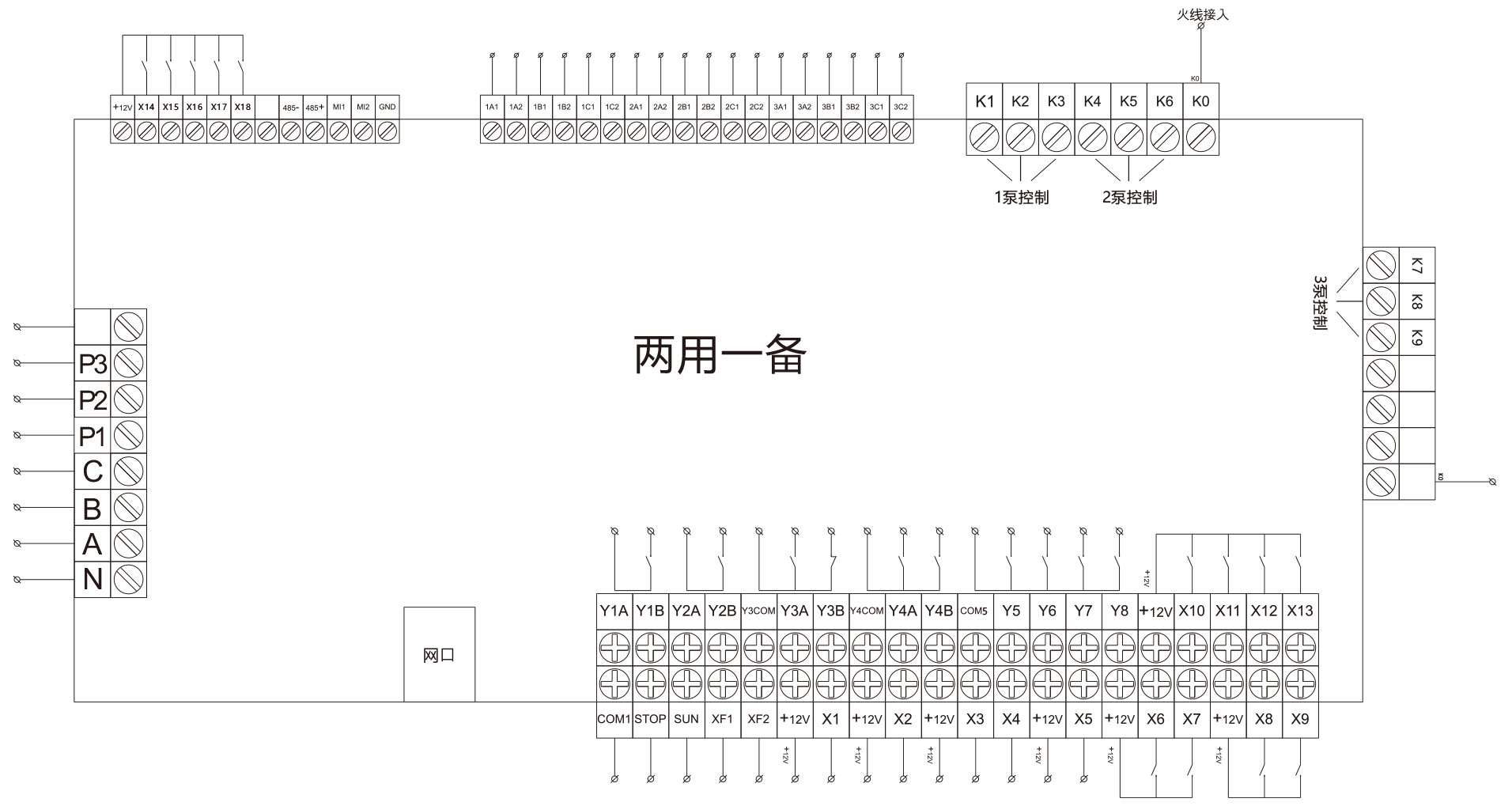

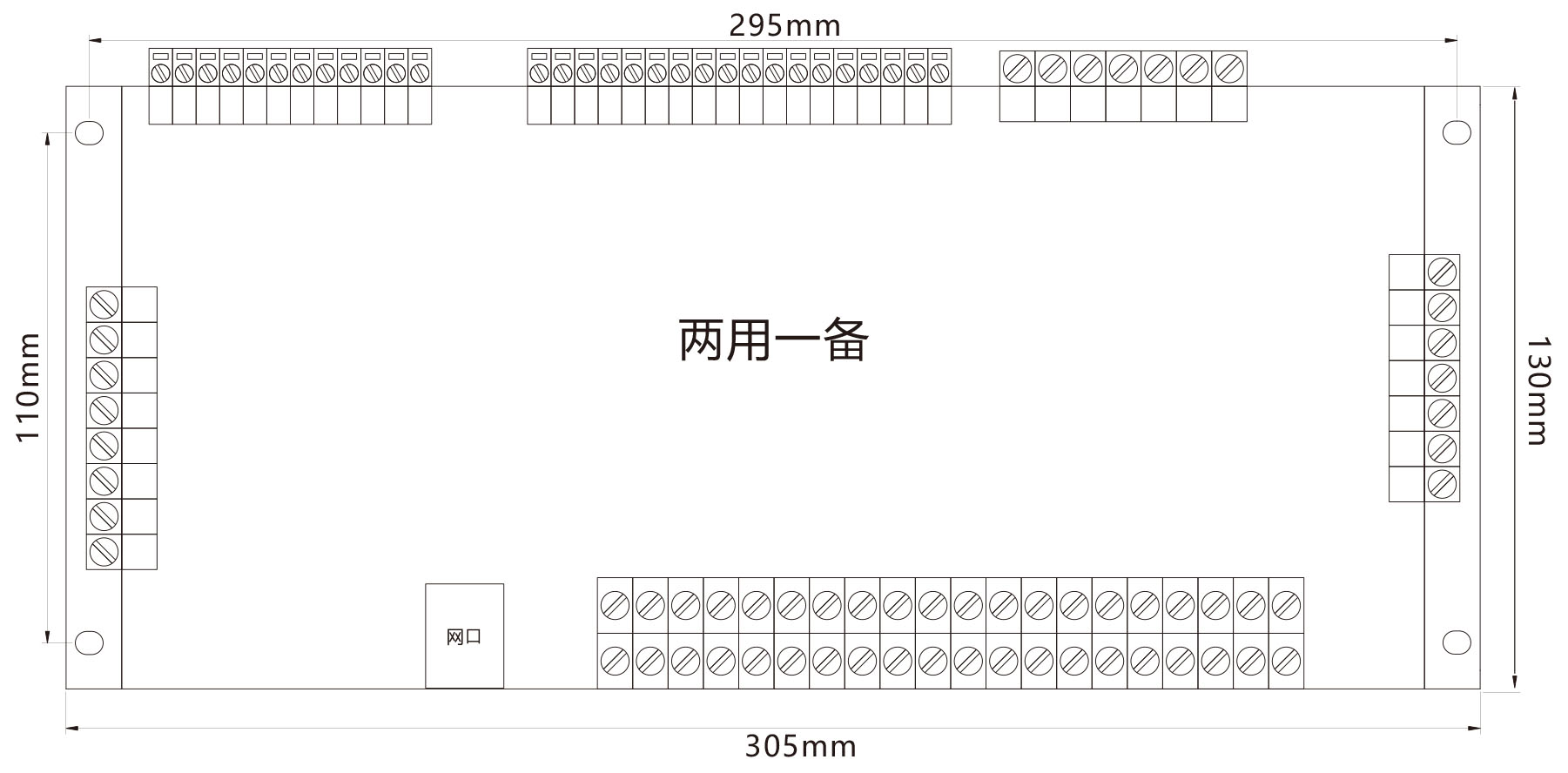

2.2控制端接线说明
|
2.2.1 三相电源及断路器合闸检测 |
2.2.3 外部信号输入端口以及继电器反馈功能描述（出厂默认） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2.2.2 电流检测，485通讯接口，交流接触器输出及接触器吸合检测 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
功能参数说明
|
参数编码 |
名称 |
设定范围 |
出厂值 |
备注 |
|---|---|---|---|---|
|
F0.00 |
密码开关 |
0:不需要密码 1:需要密码 |
0 |
|
|
F0.01 |
密码设置 |
0000~9999 |
0001 |
|
| F0.02 |
额定功率 |
5.5kW~350kw |
37 |
按实际多少功率直接选定 |
| F0.03 |
1泵额定电流 |
1A~1000A |
70.3 |
|
| F0.04 |
2泵额定电流 |
1A~1000A |
70.3 |
|
| F0.05 |
3泵额定电流 |
1A~1000A |
70.3 |
|
| F0.06 |
预留
|
|||
| F0.07 |
互感器变比倍数 |
1~1000 |
20 |
例：100/5的互感器，20倍
|
| F0.08 |
电流系数 |
1%~1000% |
100 | |
| F0.09 |
电流过载百分比 |
1%~500% |
130 | |
| F0.10 |
电流过载保护时间 |
1S~500S |
15 | |
| F0.11 |
电流过载保护类型 |
0:跳闸报警 1:备用只报警不跳闸 |
1 |
不跳闸设置是指主用过载跳闸，转到备用，如果备用还过载，电机不跳闸
|
| F0.12 |
三相电流不平衡率 |
1%~100% |
30 |
100表示关闭缺相保护 |
| F0.13 |
三相电压相序检测 |
0:不检测 1:ABC 2:ACB |
0 | |
| F0.14 |
电压显示系数 |
1%~500% |
100 | |
| F0.15 |
过压保护值 |
380V~500V |
460 | |
| F0.16 |
过压保护时间 |
1S~60S |
5 | |
| F0.17 |
欠压保护值 |
1V~380V |
260 | |
| F0.18 |
欠压保护时间 |
1S~60S |
5 | |
| F0.19 |
负载类型选择 |
0:阻性负载, 1:感性负载 |
1 |
阻性电流=0.8倍感性电流 |
| F0.20 |
预留 |
2 | ||
| F0.21 |
预留 |
1 | ||
| F0.22 |
预留 |
1 | ||
| F0.23 |
预留 |
2 | ||
| F0.24 |
两用一备/一用两备
|
0:两用一备, 1:一用两备
|
0 | |
| F0.25 |
预留 |
|||
| F0.26 |
多泵启动时，电流轮显间隔时间
|
|||
| F0.27 |
预留 |
|||
|
F1.00 |
断路器合闸检测 |
0:不检测, 1:检测 |
1 | |
| F1.01 |
接触器吸合检测 |
0:不检测, 1:检测 |
1 | |
| F1.02 |
保留 |
|||
| F1.03 |
缺水保护时间 |
1S~500S |
1 | |
| F1.04 |
启动方式 |
0:直启，软起，星三角 1:自耦 |
0 | |
| F1.05 |
启动过流倍数 |
001倍~010倍 |
5 | |
| F1.06 |
启动过流时间 |
001S~030S |
3.0 |
|
| F1.07 |
启动(星转角）时间 |
001S~030S |
7 |
|
| F1.08 |
星角避让时间 |
0.01S~2S |
0.3 | |
| F1.09 |
故障转化延时时间 |
001S~030S |
3 | |
|
F1.10 |
启动信号延时 |
0.1S~60S |
1 |
系统默认只有外部信号有延时， 要实现手动启动也延时，请打开 F4.03参数开关 |
| F1.11 |
预留 |
|||
| F1.12 |
自动巡检开关 |
0：巡检关闭 1：巡检开启 |
0 | |
| F1.13 |
自动巡检单位 |
0：小时 1：分 |
0 | |
| F1.14 |
自动巡检周期 |
001~720 |
168 |
168小时等于一周的时间 |
| F1.15 |
巡检运行时间 |
001S~120S |
10 | |
| F1.16 |
预留 |
|||
| F1.17 |
启泵间隔时间
|
0S~200S
|
7
|
|
| F1.18 |
预留 |
外部端子输入功能定义：
|
参数编码 |
名称 |
出厂值 |
功能描述 |
|---|---|---|---|
|
F2.00 |
有源信号2(STOP)
|
6 |
0.无功能
1.启动命令，自动有效，持续信号，信号来就启，信号停就停。
2.启动命令，手自动均有效，持续信号，信号来就启，信号停就停。
3.启动命令，自动状态下有效，点动信号，信号来就启，直到停止信号来。
4.启动命令，手自动状态均有效，点动信号，信号来就启，直到停止信号来。
5.停止命令，自动状态下有效，点动信号。
6.停止命令，手自动状态均有效，点动信号。
7.外部急停信号，常闭点。常用于机械强启互锁。
8.外部急停信号，常开点。常用于机械强启互锁。
9. 1#受控设备启动信号（水流开关），认证专用，平时请忽略。
10.2#受控设备启动信号（水流开关），认证专用，平时请忽略。
11.3#受控设备启动信号（水流开关），认证专用，平时请忽略。
12.保留
13.缺水保护，报警跳闸。
14.缺水保护，只报警，不跳闸。
15.1#泵交流接触器吸合检测。
16.2#泵交流接触器吸合检测。
17.3#泵交流接触器吸合检测。
18.保留。
19.1#泵强启，手自动均有效，持续信号，信号来就启，信号停就停。
20.2#泵强启，手自动均有效，持续信号，信号来就启，信号停就停。
21.3#泵强启，手自动均有效，持续信号，信号来就启，信号停就停。
22.保留。
23.1#泵强启，手自动均有效，点动信号，信号来就启，只能面板按键停止。
24.2#泵强启，手自动均有效，点动信号，信号来就启，只能面板按键停止。
25.3#泵强启，手自动均有效，点动信号，信号来就启，只能面板按键停止。
26.保留。
27.1泵全压强制启动，星三角直接角型启动，自耦直接全压启动。
28.2泵全压强制启动，星三角直接角型启动，自耦直接全压启动。
29.3泵全压强制启动，星三角直接角型启动，自耦直接全压启动。
30.保留。
31.主备转换。
32.一泵热过载常闭输入。1.24版本以上有效
33.二泵热过载常闭输入。
34.三泵热过载常闭输入。
35.一泵热过载常开输入。
36.二泵热过载常开输入。
37.三泵热过载常开输入
|
| F2.01 |
有源信号3(RUN)
|
4 | |
| F2.02 |
有源信号1(XF1,XF2)
|
1 | |
|
F2.03 |
无源信号X1 |
1 | |
| F2.04 | 无源信号X2 | 1 | |
| F2.05 | 无源信号X3 | 3 | |
| F2.06 | 无源信号X4 | 5 | |
| F2.07 | 无源信号X5 | 13 | |
| F2.08 | 无源信号X6 | 19 | |
| F2.09 | 无源信号X7 | 20 | |
| F2.10 | 无源信号X8 | 21 | |
| F2.11 | 无源信号X9 | 22 | |
| F2.12 |
无源信号X10
|
9 | |
| F2.13 |
无源信号X11
|
10 | |
| F2.14 |
无源信号X12
|
11 | |
| F2.15 |
无源信号X13 |
12 | |
| F2.16 |
无源信号X14 |
15 | |
| F2.17 | 无源信号X15 | 16 | |
| F2.18 | 无源信号X16 | 17 | |
| F2.19 | 无源信号X17 | 18 | |
| F2.20 | 无源信号X18 | ||
|
F3.00 |
Y1A,Y1B
|
1 |
0.无功能
1.控制柜锁巡检柜，控制柜启动前，先发信号停巡检。
2.自动反馈。
3.手动反馈。
4.1#受控设备启动（认证专用，平时用请忽略）。
5.2#受控设备启动（认证专用，平时用请忽略）。
6.3#受控设备启动（认证专用，平时用请忽略）。
7.保留
8.1泵启动反馈。
9.2泵启动反馈。
10.3泵启动反馈。
11.保留。
12.1泵故障反馈。
13.2泵故障反馈。
14.3泵故障反馈。
15.保留。
16.消防联动反馈。
17.手动控制盘反馈。
18.运行反馈。
19.1泵设置成主泵,反馈。
20.2泵设置成主泵,反馈。
21.3泵设置成主泵,反馈。
22.故障反馈。
|
| F3.01 |
Y2A,Y2B
|
2 | |
| F3.02 |
Y3COM,Y3A,Y3B
|
3 | |
| F3.03 |
Y4COM,Y4A
|
7 | |
| F3.04 |
Y5
|
8 | |
| F3.05 |
Y6
|
11 | |
| F3.06 |
Y7
|
11 | |
| F3.07 |
Y8
|
||
| F3.08 |
Y4COM,Y4B
|
485通讯参数设置：
|
参数编码 |
名 称 |
设定范围 |
出厂值 |
备注 |
|---|---|---|---|---|
|
F3.13 |
本机地址
|
0~247 |
1 | |
|
F3.14 |
波特率 |
0：1200 1：2400 2：4800 3：9600 4：19200 |
3 | |
|
F3.15 |
数据格式 |
0:无校验 N,8,1 1:偶校验 E,8,1
2:奇校验 O,8,1
|
0 |
高级参数：
|
参数编码 |
名 称 |
设定范围 |
出厂值 |
备注 |
|---|---|---|---|---|
|
F4.00 |
欠流值 |
0%~100% |
0 |
0代表关闭欠流检测 |
| F4.01 |
电流检测几相选择 |
根据设备安装的互感器数量， 选择检测1相~3相电流 |
3 |
选择检测单相或两相电流时， 系统自动关闭缺相保护 |
| F4.02 |
外部信号显示 开关 |
0:不显示 1:显示
|
1 | |
| F4.03 |
手动启动信号延时开关 |
0:不延时 1:延时 |
0 |
延时时间等于F1.10参数 |
| F4.04 | ||||
| F4.05 | 缺相电压检测值 |
0~200V
|
150 | |
| F4.06 |
允许修改F2, F3、F4.03, |
0:允许修改 1:禁止修改 |
1 |
防止非专业人员误操作 |
| F4.07 |
保留
|
15 | ||
| F4.08 |
恢复出厂设置 |
0:保持现有设置 1:恢复出厂设置 |
0 |
参数改乱以后，恢复出厂设置 |
| F4.09 |
查看软件版本 |
备注：
|
显示代码
|
位置说明
|
|---|---|
|
IN01
|
MOOM,STOP端口有信号输入
|
|
IN02
|
MOOM,RUN端口有信号输入
|
|
IN03
|
XF1,XF2端口有信号输入
|
|
IN04
|
X1端口有信号输入
|
|
IN05
|
X2端口有信号输入
|
|
IN06
|
X3端口有信号输入
|
|
IN07
|
X4端口有信号输入
|
|
IN08
|
X5端口有信号输入
|
|
IN09
|
X6端口有信号输入
|
|
IN10
|
X7端口有信号输入
|
|
IN11
|
X8端口有信号输入
|
|
IN21
|
X18端口有信号输入 |
故障代码说明
|
故障代码 |
故障说明 |
故 障 排 查 |
|---|---|---|
|
ER01 |
电源缺相 |
检查控制器三相4四线端口，电压是否正常。 |
| ER02 |
电源错相 |
调换控制器BC两根火线位置，或在参数设置F0.10里修改参数。 |
| ER03 |
过压故障 |
用万用表确认显示电压跟实际是否相符，检查参数设置F0.12。 |
| ER04 |
欠压故障 |
用万用表确认显示电压跟实际是否相符，检查参数设置F0.14。 |
|
ER05 Er06
Er07
|
1泵断路器未合闸 2泵断路器未合闸 3泵断路器未合闸 |
检查该回路断路器合闸情况;用万用表确认P1端口有没有220V电压。
无电压请检查线路，有电压还报故障，控制器有问题。
|
|
ER09 ER10 ER11 |
1泵接触器未吸合
2泵接触器未吸合
3泵接触器未吸合
|
查看接触器吸合情况，用万用表确认X14端口跟+12V端口有没有
电压。有电压表示没有信号，没电压表示有信号。
|
|
ER13 ER14 ER15 |
1泵过载
2泵过载
3泵过载
|
查看设置功率，互感器变比，过载百分比这几个参数值，用万用
表确认实际值与显示值，将消防泵出水阀门只开1/3大。
|
| ER17 ER18 ER19 |
1泵电流缺相
2泵电流缺相
3泵电流缺相
|
三相电流不平衡能或缺相： |
|
ER21 |
1泵电流欠流
2泵电流欠流
3泵电流欠流
|
查看欠流参数设置值F4.00,把欠流值设置在合适的范围。
F4.00=0，表示关闭欠流保护功能。
|
| ER25 ER26 ER27 |
1泵电流过流
2泵电流过流
3泵电流过流
|
电机电流在3秒时间内，连续大于5倍额定电流，请检查电机。
|
疑难解决
一，按键手动操作不启泵。
1.设备没有解锁，设备在锁止状态下，启动停止按键是无效的。但是电压的显示框会出现“----”的提示。请注意观察显示窗口是否有提示。
2.设备被强制停止了，机械互锁的信号或缺水保护信号输入时，设备禁止启动，注意，机械互锁有常开型，开闭型之分，不是说没有接线就不存在强制停止，当这个信号被设置成常闭信号时，断开就表示设备禁止启动。
二，给外部信号不启泵。
1.手动插入没有解除，就是当有一个外部信号在启泵时，人为的用按键将水泵停止了，这个时候就处于手动插入 阶段，只有这个外部信号撤销了以后，手动插入停止信号才会解除掉，外部信号才可以再次启动水泵。这个时候，请断开外部启动信号，同时观察电压显示窗口是否还有的外部信号输入信号显示。
2.设备处于手动状态，外部信号权限不够，不能启泵。
3.外部信号的定义被修改，请参照说明书F2参数表对照。
