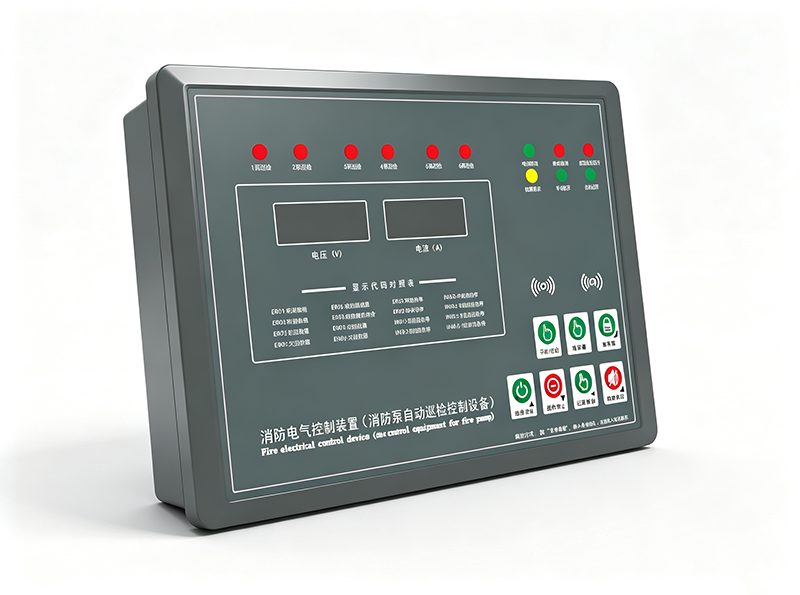

PEXF-6XJ-L 自动巡检 消防电气控制装置 （消防泵 控制设备） ，是为了防止消防泵生锈卡死，定期对消防泵进行巡检检测的设备。该设备采用变频启动，低频运行，节能的同时，又不会对管道产生高压而导致管道爆裂。适用于消防泵直接启动、星三角降压启动、软启动控制柜中逻辑控制。采用显示端与控制端分开设计，方便客户接线与维护。
消防泵自动巡检控制器分为自动和手动两种工作模式。在自动模式下会根据设定的巡检周期，频率，时间对水泵进行低频巡检，并对运行数据实时进行监测运算，发生电源故障，缺水情况，水泵过载，过流，短路，电流缺相，立即停止运行并报警，控制器有专门的接线端，接受来自互锁机械强启和控制柜的互锁信号，确保两者不会同时运行，避免设备短路。在手动模式下通过面板上的按键来控制消防泵的启停和参数设置。
 |
|
|

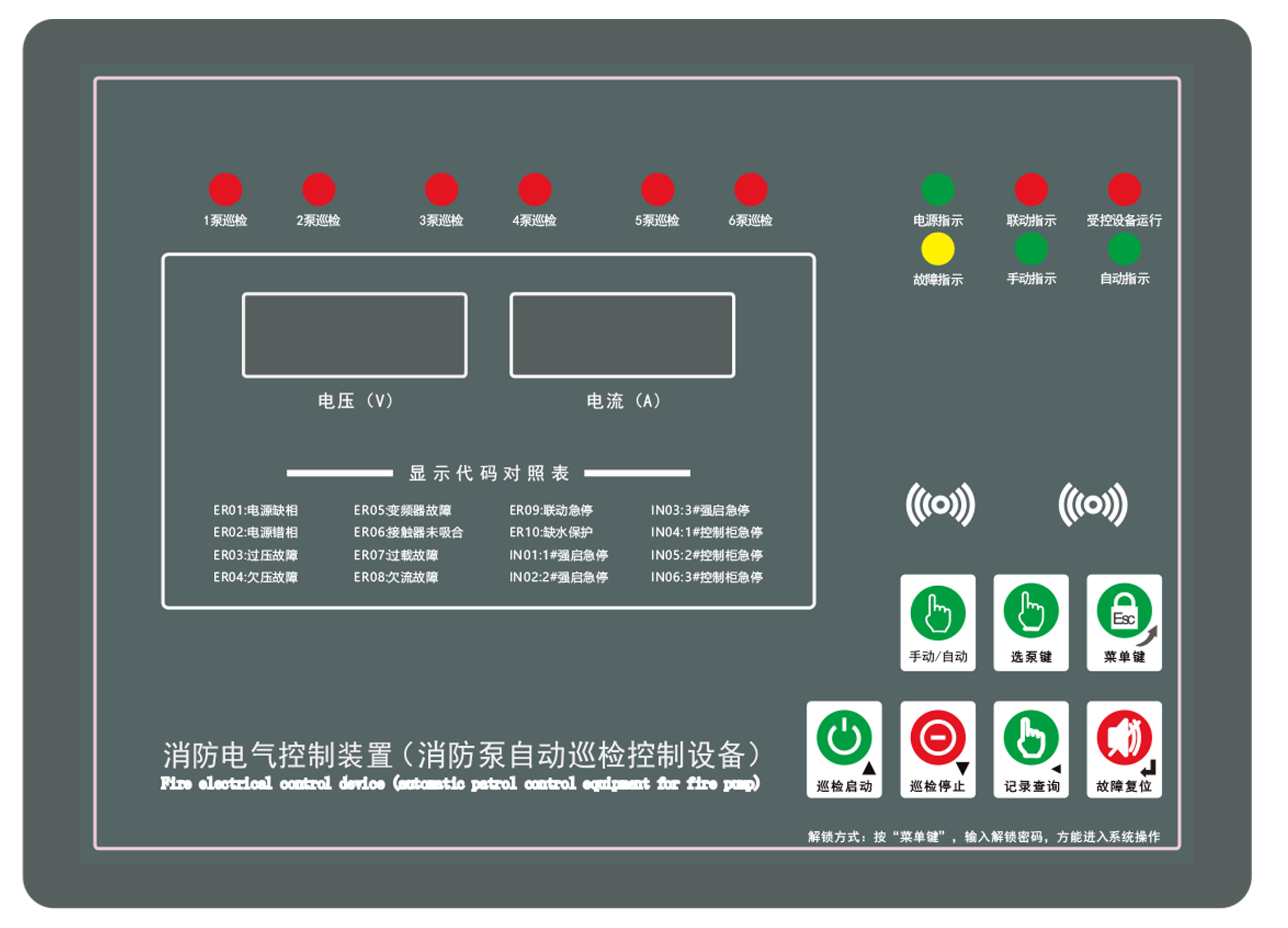

| 1、操作屏外形尺寸 : 290×210×42mm | 2、操作屏最佳安装开孔尺寸： 271(宽)×191(高)mm1 |
|
电压显示窗口：
1.待机状态，显示三相电压平均值。
2.有外部信号输入的时候，显示IN+信号编码。例如IN01，表示从左到右，第一个外部端子有信号输入。
3.有故障发生的时候，显示故障代码。故障代码含义请参照产品标牌。
4.控制器解锁时，显示输入的密码。
电流显示窗口：
1 设备处于自动状态时
母代表时，分，秒， 代表小时， 代表分钟， 代表秒，例如 168，代表下次巡检时间是168小时后，就是一个 星期。
2.当巡检柜启动的时候，电流窗口显示电流值。
|
|
按键图标
|
按 键 功 能
|
|---|---|
 |
按此键切换控制器的手动/自动工作状态。
|
 |
选泵键：手动巡检的时候，按此键可以选择泵的回路，比如要巡检第 泵，
按三下选泵键，屏幕上显示3的时候，再按巡检启动，就巡检第3泵。
|
 |
1.菜单键:待机状态下，按此键，进入密码设置界面或参数设置界面
2.返回键：在参数设置界面，后退至上一级参数，退出参数设置。
|
 |
1.巡检启动键：不按选泵键的时候，按一下，自动巡检所有回路，按了选泵键，再按巡检启动键，则启动选定泵。
2.上翻键：参数设置或巡检记录查询时，按此键增加数字。
|
 |
1. 巡检停止键：，待机状态按此键，启动一泵。
2.下翻键：参数设置或巡检记录查询时 按此键减少数字。
|
 |
1.记录查询键，按记录查询显示故障记录以及外部急停信号。按上下键查询。
2.移位键：参数设置时，按此键光标移位。
|
 |
1.消音键：故障消音。
2.确认键：在参数设置时，按此键确认并保存参数。
3.复位键：停止状态时，长按此键3秒钟，将控制器故障代码清除，复位，回到开机状态。
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
参数编码 |
名称 |
设定范围 |
出厂值 |
备注 |
|---|---|---|---|---|
|
F0.00 |
密码开关 |
0:不需要密码 1:需要密码 |
0 |
|
|
F0.01 |
密码设置 |
0000~9999 |
0001 |
忘记密码请用0008超级密码
|
| F0.02 |
预留
|
|||
| F0.03 |
负载类型选择
|
0:阻性负载, 1:感性负载
|
1
|
阻性电流=0.8倍感性电流
|
| F0.04 |
互感器变比倍数
|
1~1000
|
20 |
100/5的互感器，20倍
|
| F0.05 |
电流系数
|
1%~1000%
|
100
|
|
| F0.06 |
电流过载百分比 |
1%~500% |
130 | |
| F0.07 |
电流过载保护时间 |
1S~500S |
15 | |
| F0.08 |
三相电压相序检测
|
0:不检测 1:ABC 2:ACB
|
0 | |
| F0.09 |
电压显示系数 |
1%~500% |
100 | |
| F0.10 |
过压保护值 |
380V~500V |
460 | |
| F0.11 |
过压保护时间 |
1S~60S |
5 | |
| F0.12 |
欠压保护值 |
1V~380V |
260 | |
| F0.13 |
欠压保护时间 |
1S~60S |
5 | |
| F0.14 |
接触器吸合检测
|
0:不检测 1:检测
|
1 | |
| F0.15 |
缺水保护延时
|
0.1S~60S
|
1.0
|
|
| F0.16 | 预留 | |||
|
F1.00 |
巡检回路设置
|
1~6路
|
4
|
|
| F1.01 |
巡检周期时间单位
|
0:小时 1:分
|
0 | |
| F1.02 |
自动巡检周期时间
|
1~1000
|
168
|
|
| F1.03 |
巡检运行时间
|
1S~500S
|
30
|
|
| F1.04 |
巡检间隔时间
|
1S~500S
|
10
|
|
| F1.05 |
启动信号延时
|
1S~500S
|
1
|
|
| F1.06 |
1#泵功率
|
5.5KW~350KW
|
110 | |
| F1.07 |
2#泵功率
|
5.5KW~350KW
|
110 | |
| F1.08 |
3#泵功率
|
5.5KW~350KW
|
110 | |
| F1.09 |
4#泵功率
|
5.5KW~350KW
|
110 | |
|
F1.10 |
5#泵功率
|
5.5KW~350KW
|
110 | |
| F1.11 |
6#泵功率
|
5.5KW~350KW
|
110 |
外部端子输入功能定义：
|
参数编码 |
名称 |
出厂值 |
功能描述 |
|---|---|---|---|
|
F2.00 |
无源信号X1
|
1 |
0.无功能
1.1#机械强制启动互锁信号，常开点，信号闭合就急停。
2.1#机械强制启动互锁信号，常闭点，信号断开就急停。
3.2#机械强制启动互锁信号，常开点，信号闭合就急停。
4.2#机械强制启动互锁信号，常闭点，信号断开就急停。
5.3#机械强制启动互锁信号，常开点，信号闭合就急停。
6.3#机械强制启动互锁信号，常闭点，信号断开就急停。
7. 1#控制柜启动互锁信号，常开点，信号闭合就急停。
8. 1#控制柜启动互锁信号，常闭点，信号断开就急停。
9. 2#控制柜启动互锁信号，常开点，信号闭合就急停。
10.2#控制柜启动互锁信号，常闭点，信号断开就急停。
11.3#控制柜启动互锁信号，常开点，信号闭合就急停。
12.3#控制柜启动互锁信号，常闭点，信号断开就急停。
17.受控设备运行信号。（认证专用，平时使用请忽略）
18.缺水保护，报警跳闸。
19.低水位报警，不跳闸。
20.消防联动信号。
21.变频器故障。
22.交流接触器吸合检测。
23.接到信号后，按照预定的参数，立即开始巡检一轮。
24.手自动状态转换，接到信号手动状态变成自动状态，自动状态变成手动状态，无限循环。
|
| F2.01 | 无源信号X2 | 3 | |
| F2.02 | 无源信号X3 | 5 | |
|
F2.03 |
无源信号X4 | 7 | |
| F2.04 | 无源信号X5 | 9 | |
| F2.05 | 无源信号X6 | 11 | |
| F2.06 | 无源信号X7 | 17 | |
| F2.07 | 无源信号X8 | 18 | |
| F2.08 | 无源信号X9 | 19 | |
| F2.09 |
有源信号1(XF1,XF2
|
20 | |
| F2.10 |
有源信号2(SUN)
|
0 | |
| F2.11 |
有源信号3(STOP)
|
0 | |
| F2.12 |
无源信号X10
|
21 | |
| F2.13 |
无源信号X11
|
22 | |
|
F3.00 |
COM3,ON
|
1 |
0.无功能
1.变频器启动命令
2.自动反馈
3.手动反馈
4.受控设备启动反馈(认证专用，平时请忽略）
5.故障反馈
6.运行反馈
7.吸合隔离交流接触器
8.联动反馈
|
| F3.01 | Y1 | 2 | |
| F3.02 | Y2 | 3 | |
| F3.03 | Y3 | 4 | |
| F3.04 | Y4 | 5 | |
| F3.05 | Y5 | 6 | |
| F3.06 | Y6 | 7 | |
| F3.07 |
预留
|
||
| F3.08 |
预留
|
||
| F3.09 |
预留
|
485通讯参数设置：
|
参数编码 |
名 称 |
设定范围 |
出厂值 |
备注 |
|---|---|---|---|---|
|
F3.13 |
本机地址 |
1~256
|
1 |
0代表关闭欠流检测
|
|
F3.14 |
波特率 |
0：1200 1：2400 2：4800 3：9600 4：19200 |
3 | |
|
F3.15 |
数据格式 |
0:无校验N,8,1 1:偶校验E,8,1
2:奇检验O,8,1 3无校验N,7,2
4:偶校验E,7,2 5.奇校验O,7,2
|
0 |
高级参数：
|
参数编码 |
名 称 |
设定范围 |
出厂值 |
备注 |
|---|---|---|---|---|
|
F4.00 |
欠流值 |
0%~100% |
0 |
0代表关闭欠流检测 |
| F4.01 |
保留
|
|||
| F4.02 |
消防联动声警消音开关
|
0:可以消音 1:不能消音
|
0
|
|
| F4.03 |
手动启动信号延时开关 |
0:不延时 1:延时 |
0 |
延时时间等于F1.10参数 |
| F4.04 |
保留
|
|||
| F4.05 |
保留
|
|||
| F4.06 |
允许修改F2,F3参数开关
|
0:允许修改 1:禁止修改 |
1 |
防止非专业人员误操作 |
| F4.07 |
保留 |
15 | ||
| F4.08 |
恢复出厂设置 |
0:保持现有设置 1:恢复出厂设置 |
0 |
参数改乱以后，恢复出厂设置 |
| F4.09 |
查看软件版本 |
备注：
1:当控制器密码被修改，又忘记密码的时候，请用超级密码0008解锁，进去之后找回设定的密码并牢记。
2.外部输入端子功能和继电器反馈功能可以根据现场需要进行设置，为防止误操作，特设置了这两个参数的密码锁，
只有将参数密码锁打开(F4.06修改成0），才有权限修改。
3.如不小心把参数改乱了，请恢复出厂设置（F4.08设置成1）重新设置参数。
|
故障代码 |
故障说明 |
故 障 排 查 |
|---|---|---|
|
ER01 |
电源缺相 |
检查控制器三相4四线端口，电压是否正常。 |
| ER02 |
电源错相 |
调换控制器BC两根火线位置，或在参数设置F0.10里修改参数。 |
| ER03 |
过压故障 |
用万用表确认显示电压跟实际是否相符，检查参数设置F0.12。 |
| ER04 |
欠压故障 |
用万用表确认显示电压跟实际是否相符，检查参数设置F0.14。 |
| ER05 |
变频器故障
|
检查变频器故障输出点
|
| ER06 |
接触器未吸合
|
观察接触器是否吸合，检查辅助信号点接线，吸合反馈信号是否返回到
控制器端口，+12V端口与X11有直流电压代表没有信号。低电平才有信号
|
| ER07 |
过载故障
|
运行电流超过额定电流1.3倍了，查看该回路的功率设置，
对照显示电流，
|
| ER08 |
欠流故障
|
为达到设置的欠流保护最低电流值，可能是缺水了
|
| ER09 |
消防联动
|
消防中心给了24V信号，要求巡检立即停机。
|
| ER10 |
缺水保护
|
消防水池水位过低，停机报警
|
|
In01
|
1#强启急停
|
1#机械强启启动，巡检柜立即停止。
|
|
In02
|
2#强启急停
|
2#机械强启启动，巡检柜立即停止。
|
|
In03
|
3#强启急停
|
3#机械强启启动，巡检柜立即停止。
|
|
In04
|
1#控制柜启动互锁
|
1#控制柜启动，给巡检柜的急停信号，巡检柜立即停止。
|
|
In05
|
2#控制柜启动互锁
|
2#控制柜启动，给巡检柜的急停信号，巡检柜立即停止。
|
|
In06
|
3#控制柜启动互锁
|
3#控制柜启动，给巡检柜的急停信号，巡检柜立即停止。
|
