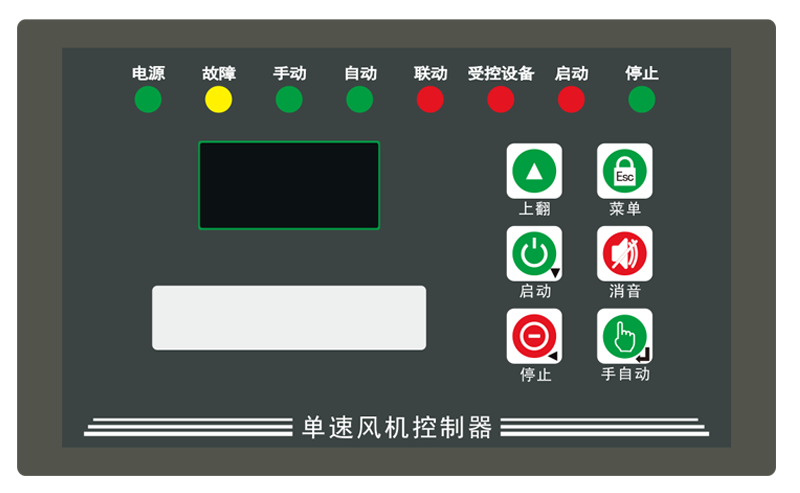

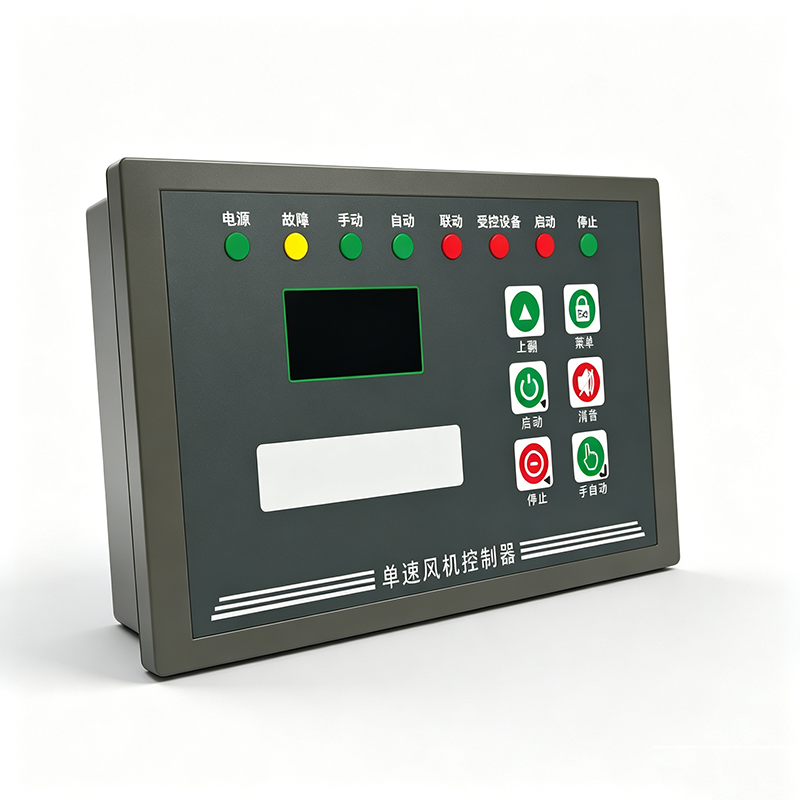

1、面板外形尺寸: 156*94*31mm
2、面板安装开孔尺寸：144(宽)×82(高)mm
|

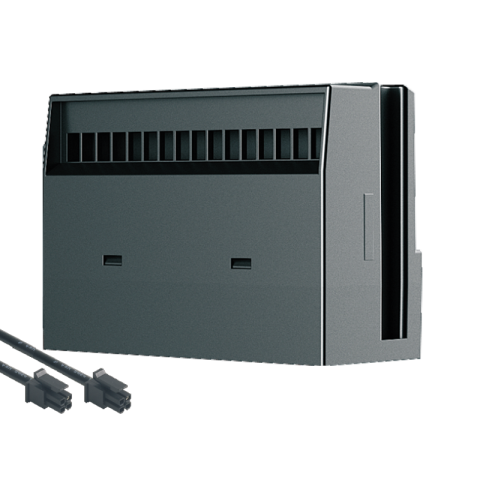

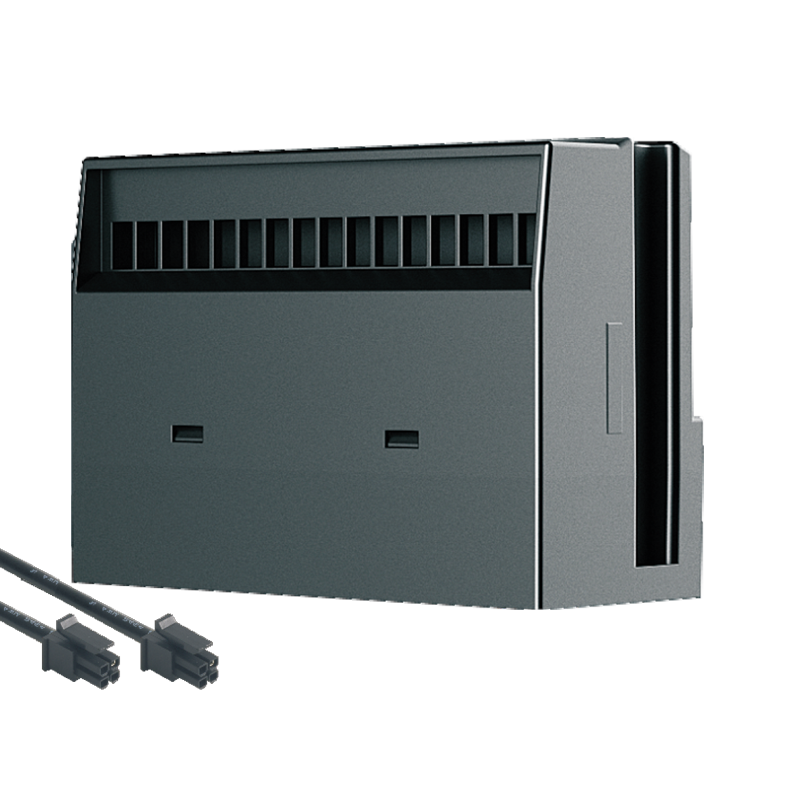

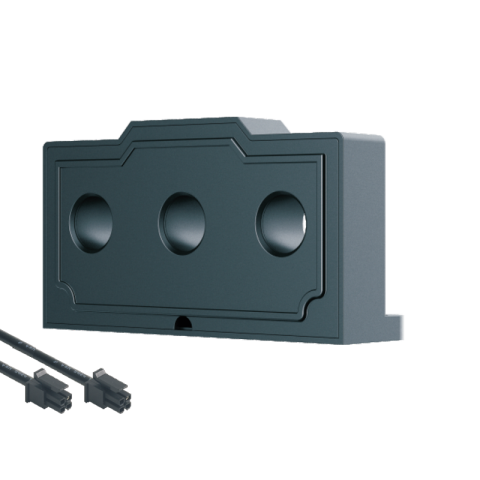

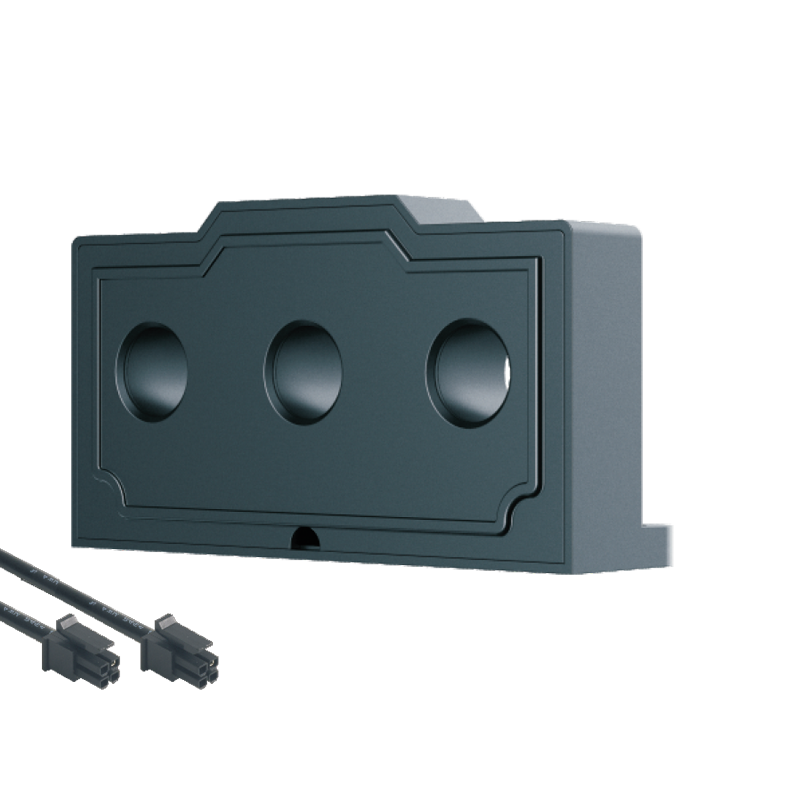

控制模块外形尺寸：110（长）×44.6（宽）×57（高）mm
安装尺寸：100mm ；孔径：4.5mm 底板安装
|
|
显示窗口：
1.待机状态，显示三相电压平均值。
2.启动的时候，显示三相电流平均值。
3.有故障发生的时候，显示故障代码。
4. 控制器解锁时，显示输入的密码。
|
|
|
|
|
|
参数-A- |
名称 |
设定范围 |
出厂值 |
备注 |
|---|---|---|---|---|
| A00 |
密码开关 |
0:不需要密码 1:需要密码 |
0 |
解锁后5分钟不操作，锁屏 |
| A01 |
密码设置 |
000~999 |
001 |
忘记密码请用008超级密码 |
| A02 |
低速（单速）功率
|
0.4kW~132kw
|
15 |
|
| A03 |
额定电流 |
1A~200A
|
28
|
|
| A04 |
高速功率
|
0.8kW~132kw
|
22 |
单速无效
|
| A05 |
高速电流
|
1A~200A
|
41
|
单速无效
|
| A06 |
电流系数 |
1%~200% |
100 |
|
| A07 |
过载百分比 |
1%~500% |
130 |
|
| A08 |
电流过载保护时间 |
1S~500S |
15 |
|
| A09 |
电流过载保护类型 |
0:跳闸报警 1:只报警不跳闸
|
0 | |
| A10 |
三相电流不平衡率 |
1%~100% |
30 |
100表示关闭缺相保护 |
| A11 |
电流不平衡时间 |
1S~500S |
3 |
|
| A12 |
三相电压相序检测
|
0:不检测 1:ABC 2:ACB
|
0 |
具体功能看图纸 |
| A13 |
电压显示系数 |
1%~500% |
100 |
|
| A14 |
过压保护值 |
380V~500V |
460 |
|
| A15 |
过压保护时间 |
1S~60S |
5 |
|
| A16 |
欠压保护值 |
1V~380V |
260 |
|
| A17 |
欠压保护时间 |
1S~60S |
5 |
|
| A18 |
保留
|
|||
| A19 |
保留
|
|
参数编码 |
名称 |
设定范围 |
出厂值 |
备注 |
|---|---|---|---|---|
|
B00 |
启动方式
|
0:直启 1：星三角
|
0 |
双速无效
|
|
B01 |
星三角转换时间
|
000S~030S
|
7 |
双速无效 |
| B02 |
星角避让时间
|
0.1S~1S
|
0.3 |
B03=1时。B02就变成了
低速转换高速延时时间
|
| B03 |
大功率高速启动辅助
|
0:直启高速
1:先启动低速，5秒后转换到高速,
延时时间可调，参数B02
|
0 | |
| B04 |
保温阀功能开关
|
0:关闭 1：开启
|
0 | |
| B05 |
保温阀开关时间 |
001S~090S
|
15 | |
| B06 |
保温阀启风机类别 |
0: 开阀到位启动， 1: 12秒启风机阀门继续开到位
|
0 | |
| B07 |
保温阀开阀类别
|
0:开阀到位断开 1: 开阀到位一直闭合
|
0 | |
| B08 |
负载类别
|
0: 三相电机 1： 单相电机
|
0 |
单相电机电流互感器穿心一只，V1.18
|
|
参数编码 |
名称 |
出厂值 |
功能描述
|
|---|---|---|---|
| C00 |
24V信号1(XF1,XF2)
|
1 |
0.无功能
1. 启动命令，持续信号，自动状态有效。
2.启动命令，脉冲信号，自动状态有效。
3.启动命令，持续信号，手自动状态均有效。
4.启动命令，脉冲信号，手自动状态均有效。
5.启动命令，持续信号，手动状态有效。
6.启动命令，脉冲信号，手动状态有效。
7. 停止信号，脉冲信号。
8.过载信号（交流接触器吸合检测）常开型。
9.过载信号（交流接触器吸合检测）常闭型。
10.受控设备运行
11.防火阀常闭型。
12.防火阀常开型。
13.手动自动切换 (短接自动，断开手动)
14.停止命令，常闭型，断开后风机无法启动，一般用于多线盘常闭按钮。
15.脉冲启停信号，手自动有效 |
| C01 |
无源信号2(COM0,X1)
|
4 | |
| C02 |
无源信号1(COM0,X2)
|
7 | |
| C03 |
无源信号2(COM0,X3)
|
11 | |
| C04 |
无源信号2(COM0,X4)
|
1 | |
| C05 |
无源信号2(COM0,X5)
|
1 | |
| C06 |
24V ON
|
3 | |
| C07 |
24V OFF
|
7 | |
| C08 | |||
| C09 | |||
| C10 | |||
| C14 |
BA（X4)： 0 无声 1 声警 V1.21
|
0 | |
| C15 |
Xf消防声警 0:无声音 1:有声警
|
1 | |
| C16 |
On多线声警 0:无声音 1:有声警
|
1 |
|
参数编码 |
名称 |
出厂值 |
功能描述
|
|---|---|---|---|
| C00 |
24V信号1(XF1,XF2)
|
1 |
0.无功能
1.启动高速，持续信号，自动状态有效
2.启动高速，脉冲信号，自动状态有效
3.启动高速，持续信号，手自动状态均有效
4.启动高速，脉冲信号，手自动状态均有效
5.启动高速，持续信号，手动状态有效
6.启动高速，脉冲信号，手动状态有效
7.启动低速，持续信号，自动状态有效
8.启动低速， 脉冲信号，自动状态有效
9.启动低速，持续信号，手自动状态有效
10.启动低速，脉冲信号，手自动状态有效
11.启动低速，持续信号，手动状态有效
12.启动低速，脉冲信号，手动状态有效
13.停止命令，脉冲信号
14.低速过载信号常开型（交流接触器吸合检测）
15.高速过载信号常开型 (交流接触器吸合检测)
16.低速过载信号常闭型（交流接触器吸合检测）
17.高速过载信号常闭型（交流接触器吸合检测）
18.受控设备运行
19.防火阀(常闭信号)
20.防火阀(常开信号)
21.手动自动切换（短接自动，断开手动）
22. 停止命令，常闭型，断开后风机无法启动，一般用于多线盘常闭按钮
23.脉冲高速启停信号，手自动有效
|
| C01 |
无源信号2(COM0,X1)
|
4 | |
| C02 |
无源信号1(COM0,X2)
|
13 | |
| C03 |
无源信号2(COM0,X3)
|
19 | |
| C04 |
无源信号2(COM0,X4)
|
7 | |
| C05 |
无源信号2(COM0,X5)
|
7 | |
| C06 |
24V ON
|
3 | |
| C07 |
24V OFF
|
13 | |
| C08 | |||
| C09 | |||
| C10 | |||
| C14 |
BA（X4)： 0 无声 1 声警 V1.21
|
0 | |
| C15 |
Xf消防声警 0:无声音 1:有声警
|
1 | |
| C16 |
On多线声警 0:无声音 1:有声警
|
1 |
|
参数编码 |
名称 |
出厂值 |
功能描述
|
||
|---|---|---|---|---|---|
| D00 |
Y1A,Y1B
|
1 |
|
||
| D01 |
Y2A,Y2B
|
7 | |||
| D02 | |||||
| D03 | |||||
| D04 |
|
参数编码 |
名称 |
出厂值 |
功能描述
|
|||
|---|---|---|---|---|---|---|
| D00 |
Y1A,Y1B
|
1 |
|
|||
| D01 |
Y2A,Y2B
|
9 | ||||
| D02 | ||||||
| D03 | ||||||
| D04 |
| 参数编码 |
名 称
|
设定范围
|
出厂值
|
备注
|
|---|---|---|---|---|
|
D13
|
通讯地址
|
0~247
|
1 | |
|
D14
|
波特率
|
0：1200 1：2400
2：4800 3：9600
4：19200
|
3 | |
|
D15
|
数据格式
|
0:无校验N-8-1, 1:偶校验 E-8-1
2 :奇检验O-8-1,
|
0 |
其他选项：
|
参数编码 |
名称 |
设定范围 |
出厂值 |
备注 |
|---|---|---|---|---|
|
E00 |
互感器变比
|
0 预留 1. 10R/350A 2预留 3. 20R/150A
|
3 |
大功率使用，
|
|
E01 |
电流互感器数量
|
1-3
|
3 |
|
| E02 |
外部信号代码
|
0：不显示 1：显示
|
0 | |
| E03 |
保留 |
|||
| E04 |
缺相电压
|
|||
| E05 |
保留
|
|||
| E06 |
参数锁
|
|||
| E07 |
按键启动权限
|
0:手自动有效 1：手动有效
|
0 |
单速：V1.09 双速：V1.11
|
| E08 |
恢复出厂设置
|
0:保持现有参数 1：恢复出厂设置
|
||
| E09 |
查看版本号
|
|||
| E10 |
保留
|
故障代码说明
|
故障代码 |
故障说明 |
故 障 排 查 |
|---|---|---|
| Er0 |
电流不平衡
|
检查互感器是否插紧，用钳型表确认电流。
|
|
Er1 |
电源缺相
|
测控制器端口ABC跟N的电压。
|
|
Er2 |
电源错相
|
调换BC相的位置。
|
|
Er3 |
过压故障
|
用万用表确认显示电压跟实际是否相符。
|
|
Er4 |
欠压故障
|
用万用表确认显示电压跟实际是否相符。
|
| Er5 |
低速电流过载
|
|
| Er6 |
高速电流过载
|
|
| Er7 |
低速过载信号（接触器吸合检测）
|
|
| Er8 |
高速过载信号（接触器吸合检测）
|
|
| Er9 |
防火阀
|
